标准气缸型号的表示方法
日期:2017年06月26日 点击量:

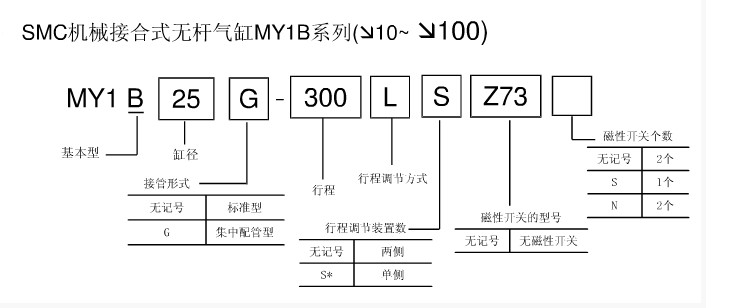

标准气缸型号含义
标准气缸的型号含义
标准气缸工作原理过程
标准气缸在整个工作过程可简单地分为三个阶段。
一、压缩空气由孔A输入冲击缸的下腔,蓄气缸经孔召排气,活塞上升并用密封垫封住喷嘴,中盖和活塞间的环形空间经排气孔与大气相通。
二、压缩空气改由孔召进气,输入蓄气缸中,冲击缸下腔经孔A排气。由于活塞上端气压作用在面积较小的喷嘴上,而活塞下端受力面积较大,一般设计成喷嘴面积的9倍,缸下腔的压力虽因排气而下降,但此时活塞下端向上的作用力仍然大于活塞上端向下的作用力。
三、蓄气缸的压力继续增大,冲击缸下腔的压力继续降低,当蓄气缸内压力高于活塞下腔压力9倍时,活塞开始向下移动,活塞一旦离开喷嘴,蓄气缸内的高压气体迅速充人到活塞与中间盖间的空间,使活塞上端受力面积突然增加9倍,于是活塞将以极大的加速度向下运动,气体的压力能转换成活塞的动能。
工作原理
该阀采用一次开阀和二次开阀于一体的特殊结构形式,未通电时,电磁阀呈关闭状态。通电时,线圈产生磁场吸动铁芯,提起阀杆导阀口打开,阀塞上下产生压力差,将活塞托上。
